Pour les producteurs industriels, Il est essentiel de parvenir à un emballage à grande vitesse sans compromettre la protection des produits.. C'est là que la machine d'emballage horizontale joue un rôle essentiel dans l'emballage efficace, largement utilisé pour les produits de boulangerie., aliments surgelés, et plus.
À Groupe CHLB, nous fournissons des solutions intégrées d'emballage à flux horizontal qui aident les fabricants à optimiser la vitesse, stabilité, et évolutivité. Dans ce guide, nous expliquons comment fonctionnent les machines d'emballage horizontales, comparer les principaux types de machines et méthodes de scellage, et mettez en évidence les facteurs techniques critiques (des contrôles PLC/IHM à la compatibilité des films tels que PP et PE) pour vous aider à choisir la bonne solution pour votre ligne de production..

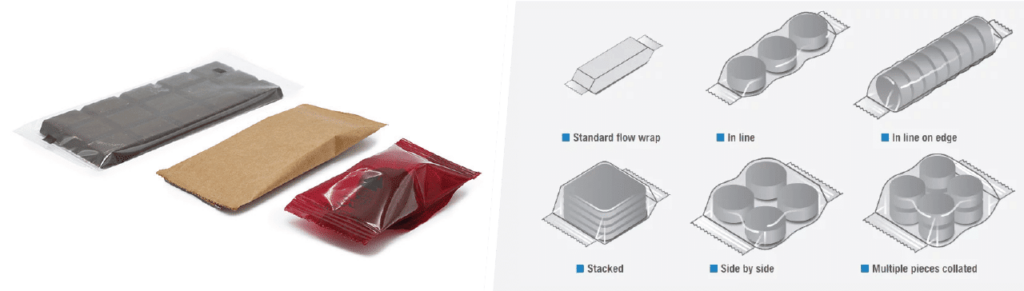

Qu'est-ce que le Flow Wrapping et pourquoi c'est important?
Le flow packaging est une méthode d'emballage horizontal continu dans laquelle les produits sont scellés dans un film flexible pour créer un emballage scellé sur 3 côtés.. Il est vital pour les producteurs industriels en raison de sa capacité à combiner un débit élevé avec une protection robuste des produits., hygiène, et durée de conservation prolongée, ce qui le rend idéal pour les articles comme les produits de boulangerie et les aliments surgelés.
Comprendre le Flow Wrapping: Processus et importance
Emballage sous flux est fondamentalement un formulaire-remplissage-scellement horizontal continu (HFFS) processus d'emballage. Les produits sont systématiquement introduits sur un convoyeur d'alimentation, qui les transporte ensuite vers la station d'emballage. Ici, une bande plate de film flexible est enroulée avec précision autour du produit, former un tube continu. Ce tube est ensuite scellé longitudinalement, puis scellés en croix et coupés pour créer des, 3-emballages scellés sur le côté.
Cette méthode est cruciale pour les producteurs industriels car elle combine efficacement une protection robuste des produits, des normes d'hygiène strictes, et des performances de durée de conservation prolongées avec un débit élevé et un faible coût unitaire.
Par conséquent, il est largement adopté pour emballer une large gamme d'articles, notamment des chocolats., snack-bars, produits de boulangerie, biscuits, articles surgelés, et autres portions alimentaires individuelles pour lesquelles le maintien de l'hygiène et un contrôle précis des portions sont primordiaux.
Principales caractéristiques techniques et avantages en termes de performances
Les machines d'emballage sous flux sont conçues pour des vitesses élevées, production de haute précision, combinant contrôle avancé et flexibilité des matériaux:
- Options d'emballage flexibles
Compatible avec le PE, PP, ANIMAL DE COMPAGNIE, et films polyoléfines, avec rinçage MAP/gaz en option pour une durée de conservation prolongée.
- Performances à grande vitesse
Jusqu'à 200 à 300 paquets par minute, en fonction de la configuration des mâchoires de scellage.
- Contrôle intelligent
Automate avec IHM à écran tactile, mouvement asservi, et capteurs à cellule photoélectrique pour un scellement et un enregistrement précis.
- Contrôle des déchets et de la qualité
Logique « pas de produit, pas de sac » et thermoscellage de précision, avec mâchoires refroidies à l'eau en option pour les articles sensibles à la chaleur.

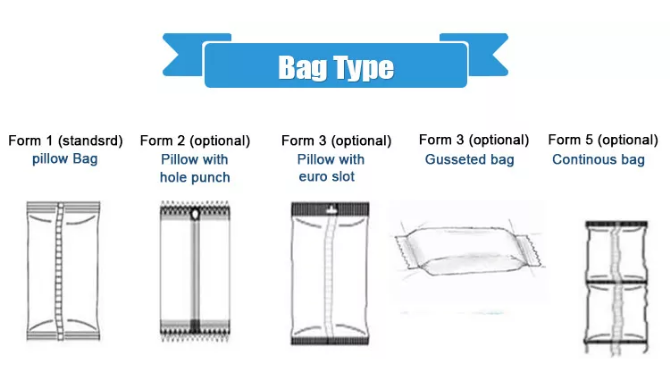

Quels sont les différents types de Flow Wrap?
Les types de flow wrap se distinguent principalement par leur géométrie d'étanchéité (par ex., paquet d'oreillers, joint inversé, 3-côté, 4-côté) et parcours cinématographique, ainsi que la composition spécifique des matériaux utilisés. Ces configurations sont choisies en fonction des caractéristiques du produit, présentation souhaitée, et propriétés barrières requises, des produits de boulangerie à grande vitesse aux dispositifs médicaux spécialisés.
Configurations clés de Flow Wrap par joint et chemin de film
Pack d'oreillers (joint à ailettes) enveloppe fluide: Comprend une couture arrière et deux joints croisés, typique des bars, articles de boulangerie, et nouveautés glacées, utilisant souvent des emballages conventionnels avec film par le dessus.
Inversé / flux à joint arrière emballages: Film alimenté par le bas, créant un joint longitudinal sur la surface supérieure, idéal pour les produits délicats ou collants nécessitant une présentation nette.
3-joint latéral emballeuses horizontales: Créez des emballages plats avec trois côtés scellés à partir d'une seule bande, couramment utilisé pour les petits, articles plats et sachets portions.
4-joint latéral emballeuses horizontales: Produire des emballages plats flexibles scellés sur les quatre côtés, fréquemment utilisé pour les dispositifs médicaux, viande tranchée, et du fromage, offrant des propriétés barrière améliorées.
Matériaux de film spécialisés pour la performance et l'application
Polypropylène (PP) films de famille (BOPP/RPC): Norme pour les collations, bonbons, et de nombreux produits de boulangerie grâce à la polyvalence de la transparence, imprimable, et opacité.
Polyéthylène (PE) films de famille (PEBD, PEBDL, PEHD): Utilisé pour la boulangerie, pizza, et du pain, avec des mélanges HDPE+EVA spécialement conçus pour les aliments surgelés et les craquelins nécessitant résistance et performances à basse température.
Stratifiés / coextrusions (par ex., PP/PE, PET/PE): Structures multicouches conçues pour offrir des propriétés de barrière améliorées, rigidité, ou une étanchéité fiable en cas de contamination pour les applications exigeantes.
Flow Wrapping et. Emballage rétractable: Quelle est la différence?
Processus et fonctionnalités de base
Emballage sous flux: Utilise un formulaire-remplissage-scellement horizontal (HFFS) processus dans lequel le film s'enroule et scelle autour des produits dans un mouvement continu, sans nécessiter de tunnel thermique.
Emballage sous film rétractable: Implique un film sensible à la chaleur (par ex., PVC, polyoléfine, polyéthylène) qui se rétrécit étroitement autour des produits lorsqu'il est exposé à la chaleur d'un tunnel ou d'un pistolet.
Le flow packaging est optimisé pour la haute vitesse, production continue d'articles uniques uniformes tels que des snacks et des barres.
L'emballage rétractable est mieux adapté pour regrouper plusieurs articles., emballage de formes irrégulières (par ex., bouteilles, boîtes), et assurer la stabilité.
Vitesse, Propriétés du film, et caractéristiques du produit fini
Vitesse d'emballage: Offres rapides, fonctionnement continu, ce qui le rend idéal pour les lignes de production à grand volume.
Vitesse d'emballage sous film rétractable: Généralement plus lent en raison de l'application de chaleur requise et du processus de contraction.
Finition flow packaging: Crée un « pack d’oreillers » élégant’ avec un joint hermétique, offrant une excellente protection contre l’humidité et les contaminants.
Finition sous film rétractable: Résultats dans un serré, emballage ajusté, inviolable et offrant une résistance à la perforation/à la déchirure.
Films d'emballage fluides courants: Des films en polypropylène ou laminés sont généralement utilisés.
Films d'emballage rétractables courants: La polyoléfine est la plus courante pour une texture lisse, disponible dans des jauges comme 45, 55, 60, 75, et 100 jauge.
Distinction d'ingénierie: L'emballage par flux utilise des joints à ailettes pour un ajustement sans retrait thermique.; l'emballage rétractable repose sur la contraction thermique, atteignant généralement un 40-60% taux de retrait.
Machines d'emballage intelligentes pour une productivité maximale
Comment choisir la machine d'emballage à flux adaptée à votre entreprise
Choisir le bon flow wrapper implique d'évaluer les besoins opérationnels tels que les dimensions du produit, vitesse requise, et compatibilité des films. Considérations techniques telles que la construction de machines (par ex., en acier inoxydable pour l'hygiène), systèmes d'entraînement (servo complet), et fonctionnalités de contrôle (API, IHM, stockage des recettes) sont cruciaux pour l’efficacité, sanitaire, et fiabilité à long terme dans divers environnements de production.
| Fonctionnalité | Spécification clé | Détails/Impact |
|---|---|---|
| Plage de vitesse | « 30 à 120 paquets/min » (compact); « 250 à 350+ paquets/min » (grande vitesse); `2 × 700 paquets/min (à deux voies) | Détermine la capacité de production pour diverses échelles opérationnelles. |
| Dimensions du produit | par ex., `longueur du sac 130–400 mm`, 'largeur 30-140 mm', 'hauteur 35-70 mm' (compact); jusqu'à une largeur de film de « 610 mm », Largeur du produit « 270 mm », Hauteur du produit « 100 mm » (plus grand) | Régit la compatibilité des tailles de produits et les capacités de formage des machines. |
| Compatibilité des films | `OPP, OPP/RPC, TP/EP, COP/RPC, Films multicouches PVDC/PVC | Garantit les besoins en matière de barrières adéquates, protection du produit, et méthodes de scellement. |
| Matériau de construction | `Cadre en acier inoxydable` vs. `Acier au carbone peint` | Critique pour l'hygiène, durabilité, et adéquation aux environnements de lavage (de qualité alimentaire). |
| Système d'entraînement/de contrôle | « Drivers entièrement servo » (3+ moteurs); `PC industriel / Automate (par ex., Allen‑Bradley, Mitsubishi); 'IHM', `Stockage des recettes` (50–100 formats) | Garantit l’efficacité opérationnelle, précision, changements rapides, et diagnostic. |
| Caractéristiques sanitaires | `Construction en porte-à-faux`, « Conceptions compatibles avec le lavage » | Facilite le nettoyage, essentiel pour l’hygiène et la gestion des allergènes. |
| Empreinte/Puissance | Longueur de « 4,8 à 5,0 m », Profondeur d'environ 1,0 m (compact, `<5 m²`); « 3,7 à 7,5 kW », « 220-230 V » | Définit les besoins en espace et la consommation d’énergie. |
Évaluation de vos besoins opérationnels: Produit, Débit, et compatibilité des films
Déterminer le débit requis: de « 30 à 120 paquets/min » pour les machines compactes jusqu'à « 250 à 350+ paquets/min » pour les machines à grande vitesse, ou même `2 × 700 packs/min pour les systèmes à deux voies.
Évaluer les dimensions et la flexibilité du produit: par ex., `longueur du sac 130–400 mm`, 'largeur 30-140 mm', « hauteur 35–70 mm » pour les unités compactes, largeur de film jusqu'à « 610 mm » pour les produits plus grands (Largeur du produit « 270 mm », Hauteur du produit « 100 mm »).
Confirmer la compatibilité des matériaux du film: les types courants incluent `OPP, OPP/RPC, TP/EP, COP/RPC, Films multicouches PVDC/PVC, garantir l'adéquation aux besoins en matière de barrières et aux méthodes d'étanchéité.
Spécifications techniques clés et exigences de conception hygiénique
Privilégier les matériaux de construction: « construction à ossature en acier inoxydable » pour les conceptions de qualité alimentaire, spécialement pour les environnements de lavage, versus « acier au carbone peint ».
Examiner les systèmes d'entraînement et de contrôle: « entraînements entièrement servo » avec « 3+ servomoteurs », `PC industriel / Contrôle PLC (par ex., Allen‑Bradley, Mitsubishi), `Écran tactile IHM`, et `stockage des recettes (50–100 formats)` pour l'efficacité opérationnelle.
Tenir compte des caractéristiques sanitaires: « construction en porte-à-faux » pour l'accès et « conceptions lavables » compatibles avec l'eau chaude/le nettoyage chimique, crucial pour l’hygiène et la gestion des allergènes.
Notez l'encombrement et la puissance de la machine: unités compactes typiques d'environ « 4,8 à 5,0 m » de longueur et « ~ 1,0 m » de profondeur (moins de 5 m² au sol), avec des besoins en puissance de « 3,7 à 7,5 kW », « 220-230 V ».
Pensées finales
Les machines d'emballage à flux horizontal sont la pierre angulaire de l'emballage industriel moderne, livrer efficacement, continu, et protection hygiénique des aliments, médical, et applications de biens de consommation. Asservissement avancé, Logique intelligente « pas de produit, pas de sac », et une large compatibilité avec les films garantissent une sortie à grande vitesse, durée de conservation prolongée, et une intégrité constante des joints, des emballages à coussinets standard aux joints spécialisés à quatre côtés.
Choisir la bonne emballeuse à flux horizontal est un investissement stratégique qui affecte directement l’efficacité, contrôle des coûts, et la compétitivité du marché. Chez Groupe CHLB, nous travaillons en étroite collaboration avec les fabricants pour évaluer la vitesse de production, dimensions du produit, caractéristiques du film, et exigences d'hygiène, vous aidant à sélectionner une solution qui optimise les performances et la valeur à long terme. Contactez nos spécialistes de l'emballage pour explorer un système de flow packaging adapté à vos objectifs de production.
Foire aux questions
Qu'est-ce qu'une machine d'emballage à flux horizontal?
Une machine d'emballage à flux horizontal (emballeuse à flux horizontal, HFFS) est une machine d'emballage form-fill-seal à mouvement continu où les produits sont alimentés horizontalement sur un convoyeur d'alimentation, enfermé dans un tube de film flexible, puis scellé à ailettes sur toute la longueur et scellé aux extrémités/coupé en paquets individuels, généralement à des vitesses d'environ 30 jusqu'à 200+ paquets par minute pour la boulangerie et les aliments surgelés. Ces machines traitent généralement des produits d'une hauteur allant jusqu'à environ 60 à 120 mm., le film tourne 320 mm diamètre maximum, et largeurs de bande d'environ 370 à 650 mm, en utilisant des films thermoscellables tels que OPP/CPP, TP/EP, Stratifiés PVDC pour produire des packs oreillers ou flow-wrap.
De quel matériau est fait l'emballage Flow Wrap?
Les emballages Flow Wrap pour produits de boulangerie et produits surgelés sont généralement fabriqués à partir de films à base de polyoléfine., le plus souvent en polypropylène (PP) et polyéthylène (PE), souvent sous forme de polypropylène orienté (PPO) ou des structures co-extrudées/laminées comme le PET/PE ou le METPET/PE, et des qualités de papier de plus en plus à revêtement barrière conçues pour les conditionneuses horizontales. Ces films sont fournis en épaisseurs fines (généralement dans la plage de 20 à 80 µm pour les applications alimentaires HFFS, selon les spécifications typiques du convertisseur) et conçu pour une scellabilité et une usinabilité élevées sur les lignes d'emballage horizontales.
Comment fonctionne une machine d'emballage à flux?
Une machine d'emballage sous flux alimente les produits via un convoyeur d'alimentation dans un tube continu de film formé par une boîte pliante., scelle le film longitudinalement avec des joints à ailettes en utilisant 3 paires de rouleaux, puis applique des mâchoires de scellage croisées rotatives ou à mouvement de boîte pour créer des joints d'extrémité hermétiques tout en coupant les emballages à des vitesses allant jusqu'à 100 packs/min pour les modèles standards ou 2 x 700 paquets/min pour les jumeaux à haut rendement, entièrement servocommandé avec construction en acier inoxydable pour produits de boulangerie jusqu'à 280 mm de large et 180 mm de hauteur.
Quel type de plastique est utilisé dans le Flow Wrap?
Les emballages Flow Wrap utilisent couramment du polyéthylène (PE) films, y compris à faible densité (PEBD), linéaire à faible densité (PEBDL), et haute densité (PEHD) variantes, et polypropylène (PP) films pour leurs propriétés d'étanchéité, flexibilité, clarté, et durabilité dans les applications alimentaires comme la boulangerie et les produits surgelés.
